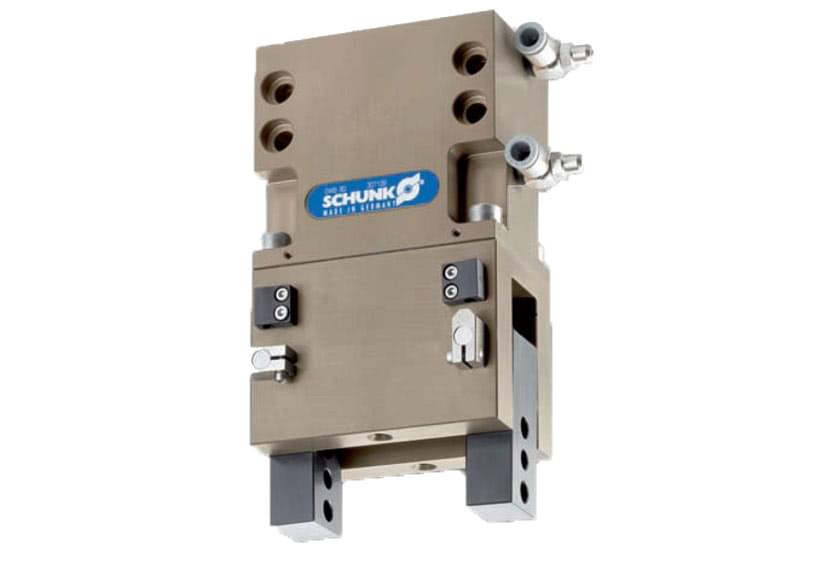

Pneumatické 2prstové univerzálne radiálne chápadlá - modelová rada GWB

180° uhlové chápadlo s bezpečnostným zariadením pre zaistenie sily uchytenia a účinným hnacím systémom pre oblasti použitia, ktoré okrem veľkej sily uchopenia vyžadujú taktiež najkratšie možné postupnosti pohybov prostredníctvom radiálnej konštrukcie zdvihu čeľustí.
Guľatý piest sa pohybuje hore alebo dolu pôsobením stlačeného vzduchu. V procese sa dva kolíky klikového systému pohybujú súhlasne a vzhľadom ku drážke v horných čeľustiach. V okamžiku uchopenia dosahujú tieto dva kolíky k najväčšiemu ramenu.
180° uhlové chápadlá (radiálne chápadlá) sú výhodné v tom, že ušetria ďalší pohyb zdvihu. Pretože sa každá čeľusť otáča o 90°, takmer sa dostane z pracovnej oblasti; je možné vynechať pohyb zdvihu zaisťujúci spätný pohyb celého chápadla.

• Uhol otvorenia nastaviteľný v rozsahu 20° až 180° umožňuje široký rozsah aplikácií.
• Pomocou použitého bezpečnostného zariadenia pre zaistenie mechanickej sily uchytenia, zostanú prsty chápadla zavreté pôsobením uvedenej sily pružiny.
• Prívod vzduchu pomocou priamej bezhadicovej prípojky alebo pomocou armatúr pre flexibilný tlakový prívod vo všetkých automatizovaných systémoch.
• Kinematický systém pre extrémne vysokú silu uchytenia v okamžiku kontaktu s obrobkom.
