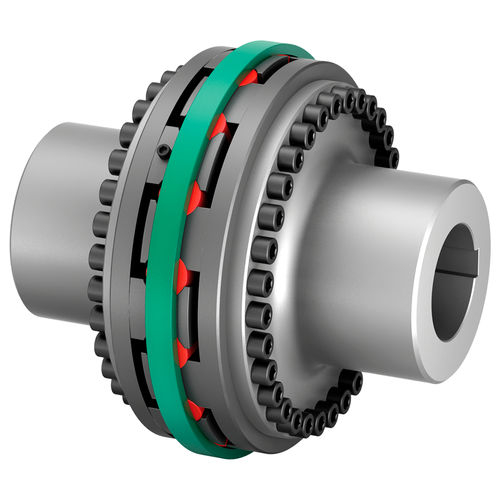

TSCHAN® TNB BHDD

Spojka TSCHAN® TNB BHDD je torzne pružná pazúrová spojka. Kompenzuje uhlové, radiálne a axiálne vychýlenie hriadeľa v rámci definovaných limitov. Spojka prenáša krútiaci moment cez elastické  nárazníky ( pazúriky). Tieto tlmivé elementy sú vyrobené s Perbunanu (Pb) alebo polyuretánu (Vk). Tieto elastické elementy tlmia nárazy a torzné vibrácie a sú odolné voči oleju. Spojka je vhodná na použitie v každom smere otáčania a montážnej polohy.

Všeobecné vlastnosti:

• torzne ohybná, kompenzuje uhlové, radiálne a axiálne vychýlenie hriadeľa

• Elastoméry sa dajú vymeniť radiálne bez toho, aby sa museli pohybovať spojené stroje

• Elastoméry dostupné v rôznych stupňoch tvrdosti podľa potreby

• Vhodné pre teploty od -30 ° C do + 100 ° C

• Vonkajší priemer až 1 275 mm

• Otvory do max. 400 mm

• Uťahovacie momenty do TKn = 260 000 Nm / TKmax = 780 000 Nm

• Možno použiť v rýchlosti až do max = 4 100 ot / min
