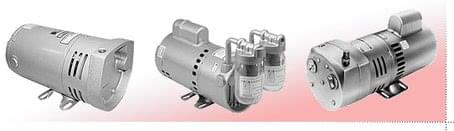

Lamelové kompresory a vývevy

Ako pracuje zariadenie?

Elektromotor roztáča rotor kompresora. Rotor je uložený v strede, aby sa priestor medzi lamelami, statorom a rotorom mohol meniť počas otáčania rotora. Tento priestor sa od nasávacieho otvoru až do dosiahnutia prvej polovici otáčok zväčšuje – v priestore vzniká podtlak – kompresor nasává vzduch. V druhej polovici otáčok sa naopak priestor zmenšuje až do dosiahnutia výtlačného otvoru – vzduch sa stláča a je dopravovaný mimo kompresora výstupným otvorom. Výveva pracuje rovnakým spôsobom – využívá sa však nasávací otvor ako pracovný, pretože je tu generovaný podtlak.



Hlavné prednosti lamelových kompresorov a vývev

  • Jednoduché zariadenie
  • Olejové aj bezolejové prevedenie
  • Nízké nároky na údržbu
  • Dlhé servisné intervaly
  • Prietok vzduchu je kľudný bez rázov a pulzov.



Použitie

  • Zdroj vzduchu pre aktivačné čistiarne odpadových vôd
  • Liahne ryb
  • Polygrafické stroje a zariadenia
  • Baliace stroje a zariadenia
  • Vzorkovanie vzduchu
  • Zdroj vákua pro vákuovú manipuláciu



Technické parametry

Lamelové kompresory a vývevy sú výhradne určené pre dopravu vzduchu o teplote neklesajúcej pod -10°C a nepresahujúcej +40°C!!!

  • Max. tlak 0,17 MPa (1,7 bar)
  • Max. hladina vákua 10 kPa abs. (100 mbar abs.)
  • Max. prietok pre kompresory (bez záťaže): 0,5 až 76 m3/hod
  • Max. nasávací objem pre vývevy (bez záťaže): 0,5 až 76 m3/hod

Katalógové údaje sa vzťahujú na nasledujúce podmienky prepravovaného vzduchu:

  • Teplota: 20°C
  • Tlak: 101,3 kPa abs.
  • Hustota: 1,23 kg/m3

Tolerancia katalógových údajov tlaku a prietoku je ±10%. Údaje v katalógu môžu byť zmenené bez predchádzajúceho upozornenia.
