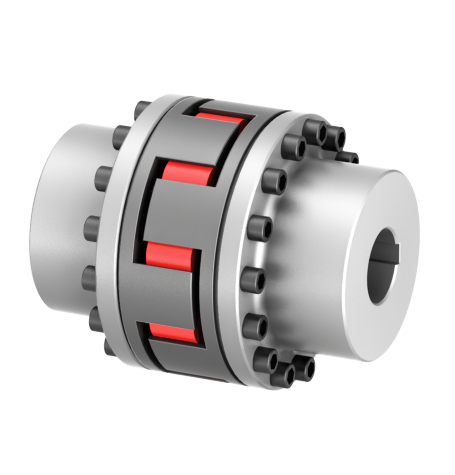

Spojka RINGFEDER® TNS SDD-5

Pružná spojka TNS SDD-5 je torzne flexibilná viacvrstvová spojka so štandardnými nábojmi a odnímateľnou medziľahlou časťou pozostávajúcou z pružného elementu.
Vyrovnáva uhlové, radiálne a axiálne vychýlenie hriadeľa v rámci stanovených limitov.
Spojka prenáša krútiaci moment prostredníctvom pružných elementov zo syntetického kaučuku (Pb) alebo polyuretánu (Vk) a (VkR)
Dvojpólová konštrukcia oboch nábojov umožňuje radiálnu montáž a demontáž strednej časti – pružného členu.

Všeobecné vlastnosti

• Torzne flexibilná, vie kompenzovať uhlový, radiálny a axiálny posun hriadeľa
• Elastoméry dostupné v rôznych stupňoch tvrdosti
• Vhodné pre teploty od -30°C do +100°C
• Vonkajší priemer do 400 mm
• Otvory do max. 160 mm
• Krútiaci moment do TKn = 13 350 Nm / TKmax = 40 000 Nm
• Rýchlosti do nmax = 7 250 ot/min
