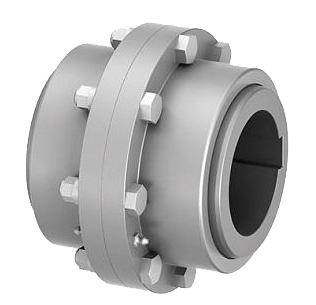

Ozubené spojky  RINGFEDER -TSCHAN TNZ ZCA / TNZ ZCB ( POSIFLEX)

Spojka RINGFEDER TSCHAN TNZ ZCA / TNZ ZCB je torzne tuhá ozubená spojka, ktorá má určitú vôľu a pozostáva z dvoch polovíc spojky, ktoré sú spojené upevnenými skrutkami.

Má dva dizajny:

  • TNZ ZCA: Dizajn dvojitého zapojenia s integrovaným O-krúžkom
  • TNZ ZCB: Dizajn dvojitého zapojenia s držiakom O-krúžku na skrutky pre jednoduchú inštaláciu

Na rozdiel od spojky TNZ ZCA sa TNZ ZCB dodáva so skrutkovým nosičom O-krúžku, ktorý uľahčuje montážny postup.
Pri montáži spojky odskrutkujte kryt a umiestnite ho na hriadeľ.
Následne nasaďte náboj na hriadeľ a nasuňte puzdro na náboj a upevnite O-krúžok na puzdro.
Tento spôsob montáže je výhodný, pri zapájaní veľkých spojok.

Vlastnosti:

  • Spojka je vyrobená z vysoko kvalitnej ocele

  • Veľmi kompaktný dizajn má za následok vysokú hodnotu výkonu

  • Kompenzuje uhlové, radiálne a axiálne posunutie hriadeľa

  • Vhodné na použitie pri teplotách do +120 ° C, ak sa používajú špeciálne tesnenia

  • K dispozícii s deleným puzdrom (ZCA / ZCB - modelová rada ZCA tiež v prevedení ZCB) a jednodielne puzdro (ZCH)

  • Elastický O-krúžok môže byť vymenený bez toho, aby sa museli pohybovať spojené stroje

  • Otvory do 270 mm

  • Krútiace momenty do TKn = 195 000 Nm / TKmax = 390 000 Nm

  • Rýchlosti do nmax = 6 000 ot / min

Vyváženie:

Pri obvodových rýchlostiach do 30 m/s sa odporúča dynamicky vyvážiť spojku

Tolerancie a normy:

  • Tolerancia vŕtania je ISO H7, ak nie je objednané inak.
  • Uvedené priemery otvorov sa vzťahujú na drážky podľa DIN 6885-1.
