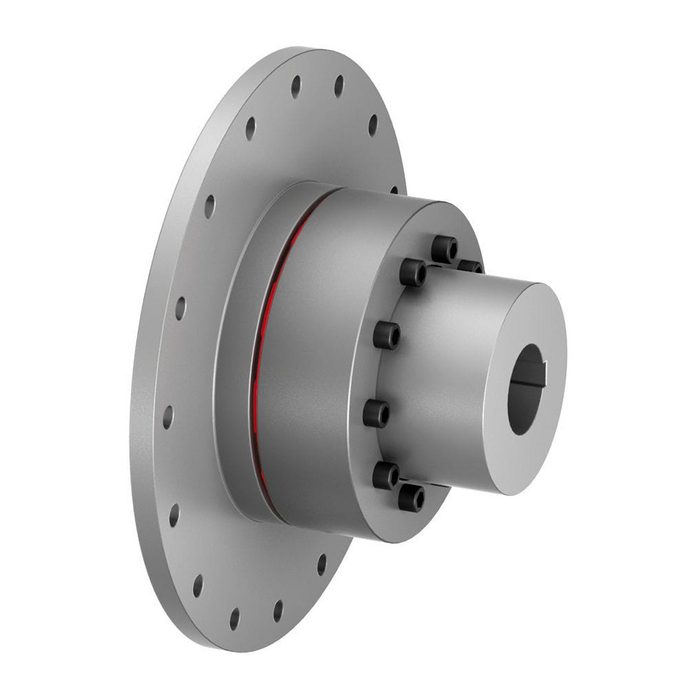

Flexibilná hriadeľová spojka TSCHAN TNM GHBS s brzdným diskom

TSCHAN® TNM GHBS ( NOR-MEX)  je torzne pružná a nárazom-vzdorná spojka s odnímateľným brzdovým kotúčom a pružným členom.
Vyrovnáva uhlové, ako aj radiálne a axiálne presadenie hriadeľa v rámci stanovených tolerancií.
Krútiaci moment je prenášaný pružným prechodovým krúžkom.

Spojka môže byť použitá pre každý smer otáčania a môže byť inštalovaná v akejkoľvek polohe.
Na jednoduché oddelenie spojených strojov je polovica spojky tvorená nábojom a čapom na ozubenom krúžku
Rovnakým spôsobom je možné radiálne odstrániť polovicu spojky s príslušným agregátom.
Elastický prechodový krúžok a brzdový kotúč môžu byť vymenené bez axiálneho posunu strojov

Všeobecné vlastnosti:

  • Torzne pružný, kompenzuje uhlové, radiálne a axiálne presadenie hriadeľa
  • Elastoméry sú dostupné v rôznych stupňoch tvrdosti
  • Vhodné pre teploty od -30 ° C do + 100 ° C
  • Elastický krúžok je možné vymeniť bez toho, aby ste museli pohybovať spojenými strojmi (viacdielne modely)
  • Maximálna veľkosť dier = max. 280 mm
  • Krútiace momenty do TKn = 41 000 Nm / TKmax = 97 500 Nm
  • Rýchlosti do = max = 5000 otáčok za minútu
